一、前言

锂离子电池的性能在很大程度上取决于其正极材料。在众多候选材料中，橄榄石型LiFePO₄因其高安全性、长循环寿命、环境友好和成本低廉等优势，被视为极具潜力的正极材料。其晶体结构稳定，在充放电过程中体积变化小，从而保证了优良的结构可逆性。

然而，LiFePO₄本身存在电子电导率低和锂离子迁移速率慢两个固有缺点，严重制约了其高倍率性能。为解决这些问题，研究者们发展了多种有效的改性策略，主要包括：1. 体相掺杂：通过引入金属或非金属离子进入晶格，改变电子结构，提高本征电导率并拓宽锂离子迁移通道；2. 表面包覆：在颗粒表面包覆碳层等导电物质，构建高效的电子传输网络，显著提升颗粒间的导电性；3. 形貌调控：减小一次颗粒尺寸，缩短锂离子固相扩散路径，从而改善电化学动力学。

在这些改性研究过程中，X射线衍射（XRD）技术发挥着不可替代的作用。它不仅是进行物相鉴定和结晶度分析的常规手段，更关键的是，通过Rietveld精修方法，可以精确获得材料的晶胞参数、原子占位等精细结构信息，从而建立材料“结构-性能”之间的内在关联，为开发高性能磷酸铁锂正极材料提供了至关重要的指导。

二、测试方法

本文使用北京精微高博仪器有限公司生产的Lattice PRO型X射线衍射仪（Cu靶，λ=0.1548nm），对磷酸铁锂样品表征同时进行了晶体结构和物相组成的分析。2θ角表征范围10~90°。此外，通过Rietveld的拟合方法对XRD谱图进行材料结构精修，计算晶胞参数和晶体结构尺寸。

三、结果分析

通过分析XRD谱图可以得到材料的物相结构。如图1所示，磷酸铁锂粉末样品从低角度至高角度均显示出尖锐的衍射峰，与正交晶系 LiFePO₄的标准卡（PDF＃97-016-5000）一致，证明该样品为橄榄石型晶体结构且具有优异的结晶性。因此，可以通过衍射谱图分析改性磷酸铁锂的晶型及对应的结晶度。

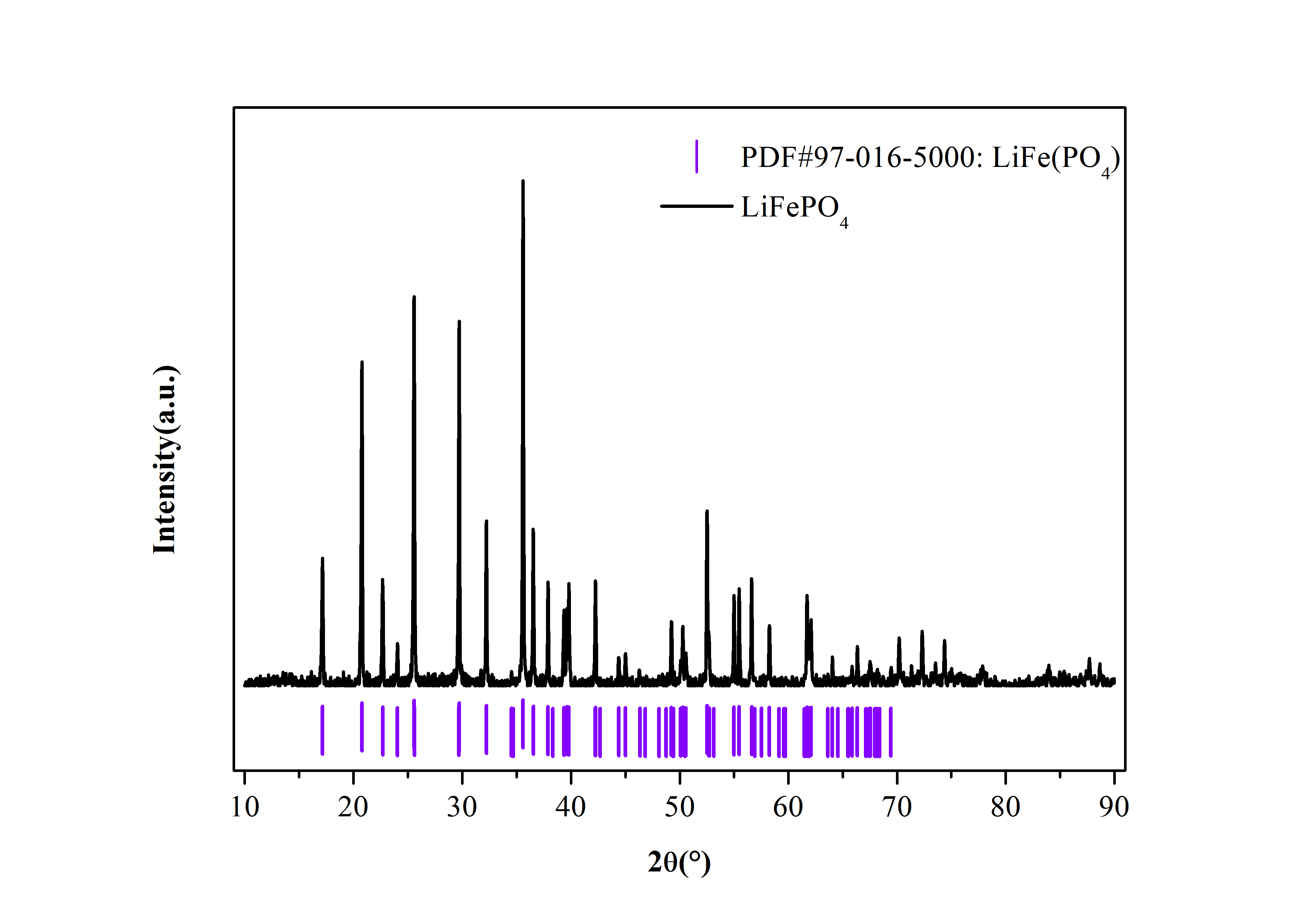

图1 磷酸铁锂XRD谱图

为进一步探究磷酸铁锂的晶体结构，对XRD衍射谱图进行全谱精修分析（见图2及表1）。首先，分析得到磷酸铁锂的晶胞参数a，b，c，以之对应的晶胞体积V；当对磷酸铁锂进行改性之后，可以通过晶胞参数及晶胞体积的变化进行分析。此外，在LiFePO₄材料中，P-O键的键长决定了材料的结构稳定性，键长越短键能越强，结构越稳定，有助于改善材料的循环性能；更重要的，Li-O键强弱决定了Li的脱嵌难易程度，Li-O越弱，锂离子越容易脱嵌，有助于改善材料的倍率性能。因此，通过结构精修得到磷酸铁锂各个原子的坐标（见表2），从而确定其晶体的具体结构，进而可以分析各个原子间键长的变化（见图3）。

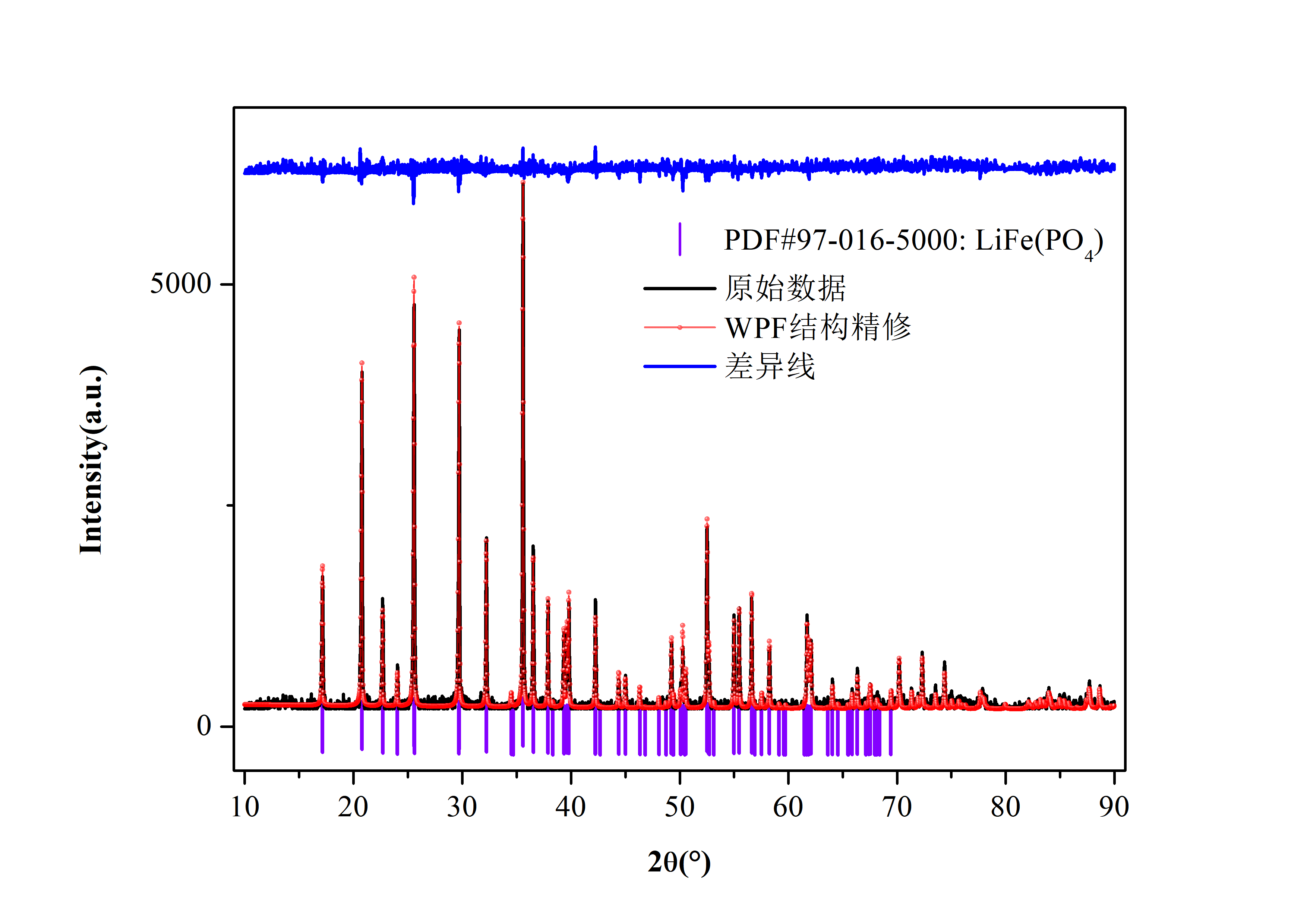

图2 磷酸铁锂WPF结构谱图

表1 磷酸铁锂精修参数

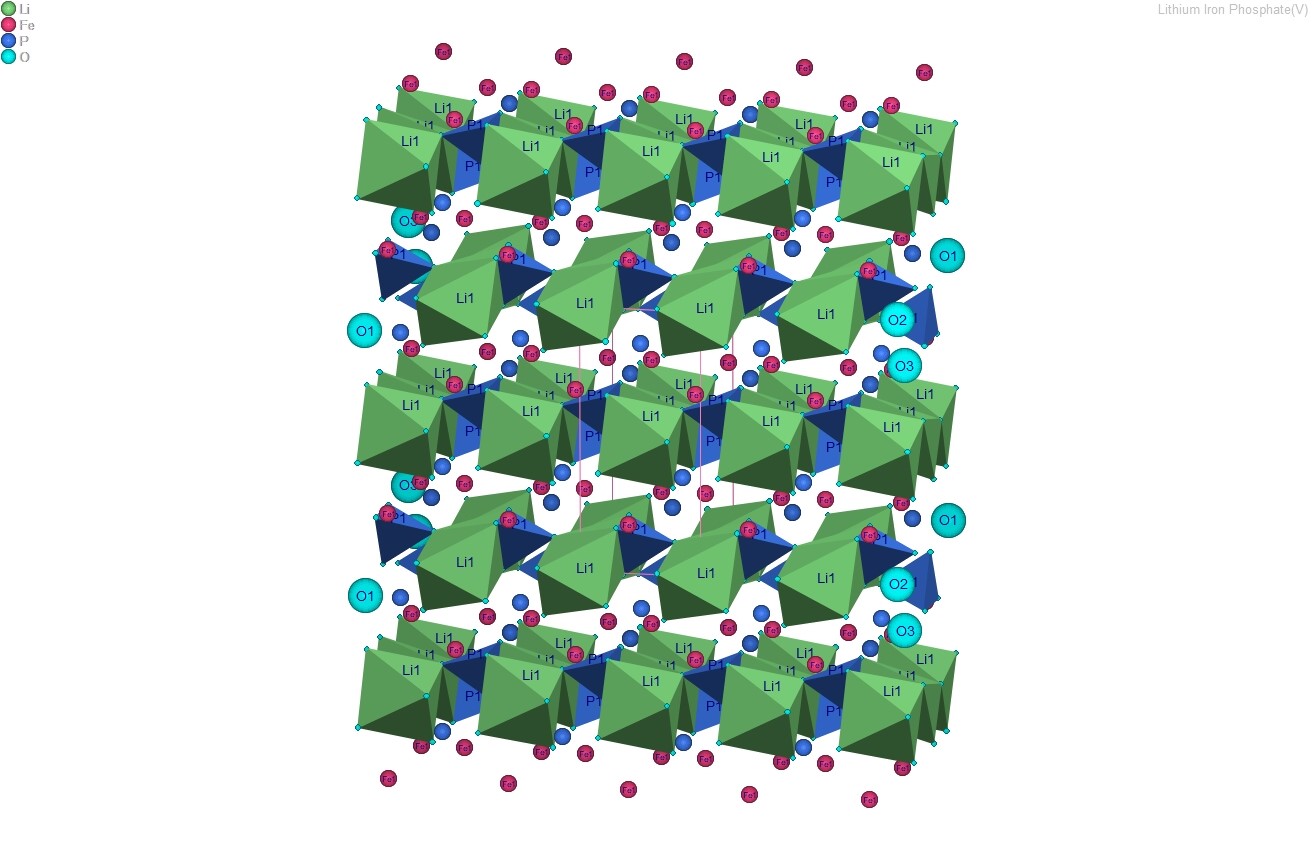

图3 磷酸铁锂晶体结构图

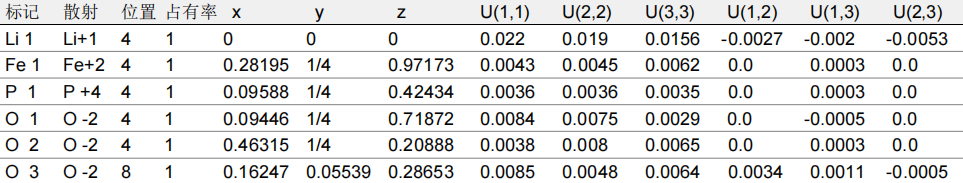

表2 磷酸铁锂晶体结构中原子坐标

四、结论

XRD技术在锂离子电池正极材料开发中扮演“结构探针”角色，从材料的定性，再到XRD Rietveld 精修分析晶胞参数、原子坐标及键长等关键结构信息，对开发高性能锂离子电池正极材料具有重要的指导意义。

五、参考文献

1. 郑雪萍, 刘胜林,曲选辉. 锂离子电池正极材料的研究现状[J]. 稀有金属与质合金, 2005, 33（3）: 42-45.

2. M. S. Whittingham. Lithium batteries and cathode materials[J]. Chemical Reviews, 2004, 104（10）: 4271-4302.

3. E. Howard, R. M. Spontnitz. Theoretical evaluation of high energy lithium metal phosphate cathode materials in Li-ion batteries[J]. Journal of Power Sources, 2007, 165（2）: 887—891.

4. H. Wang, R. Wang, L. Liu, F. Pan. In-suit self-polymerization to form core-shell LiFePO₄/C nanocomposite with ultrafast rate capacity for high-power Li-ion batteries[J]. Nano Energy, 2017, 39: 346-354.

5. 杨卓,卢勇,赵庆,等. X射线衍射Rietveld精修及其在锂离子电池正极材料中的应用[J]. 无机材料学报, 2023, 38（6）:589-605.

6. Wang H Q , Lai A , Huang D ,et al. Y-F co-doping behavior of LiFePO4/C nanocomposites for high-rate lithium-ion batteries[J].New Journal of Chemistry, 2021.
