比表面积分析仪
介孔孔径分析仪微孔孔径分析仪化学吸附仪反应评价装置蒸汽吸附仪穿透曲线分析仪真密度仪压汞仪高压吸附仪热分析仪X射线衍射仪脱气机质谱仪相关配件
化学吸附仪
蒸汽吸附仪
穿透曲线分析仪
真密度仪
压汞仪
脱气机
质谱仪
paper
10月26日，中国科学技术大学曾杰课题组、华盛顿州立大学Yong Wang课题组、加利福尼亚大学戴维斯分校Bruce C. Gates课题组和亚利桑那州立大学刘景月课题组合作，在《自然》杂志发表了题为“Functional CeOx nanoglues for robust atomically dispersed catalysts”的文章。
该工作报道了一种“纳米岛”限域的原子级分散催化剂，突破了传统催化剂活性和稳定性的矛盾。在该研究中，合肥微尺度物质科学国家研究中心的李旭特任副研究员是第一作者。
在多相催化中，原子级分散的金属催化剂因具有独特的几何和电子特性、最高的原子利用效率和均匀的活性位点，而备受关注。然而，高度分散的金属原子或因高表面能而移动团聚，稳定性差；或因与载体作用过强而固定不动，导致活性位点钝化。因此，如何获取“动而不聚”的金属活性位点，从而打破催化剂活性和稳定性的对立矛盾，一直是催化领域悬而未解的难题之一。
鉴于此，研究人员设计出一种“纳米岛”型催化剂，即活性金属原子被隔离在“岛”上，可在各自的“岛”内移动但跨“岛”迁移受阻，进而实现原子的动态限域稳定。
为了实现这一目标，首先需要选取恰当的材料分别用作“纳米岛”和载体。金属原子与“纳米岛”的作用力需远强于它与载体的作用力，否则易离开各自的“纳米岛”。因此，研究人员在设计的模型催化剂中选取和金属作用强的氧化物作为“岛”（例如氧化铈），作用弱的氧化物作为支撑“岛”的载体（例如氧化硅）。
其次，为了高效地分隔金属原子，“岛”需要有足够高的密度和足够小的尺寸。传统的制备方法（例如固液混合浸渍法等）容易造成“岛”的尺寸过大且不均匀。研究人员开发出一种溶液相静电吸附的合成方法（图1），首先将高密度的铈原子附着在氧化硅表面，随后使其自下而上受控团聚为仅2纳米的孤立“岛”（图2）。

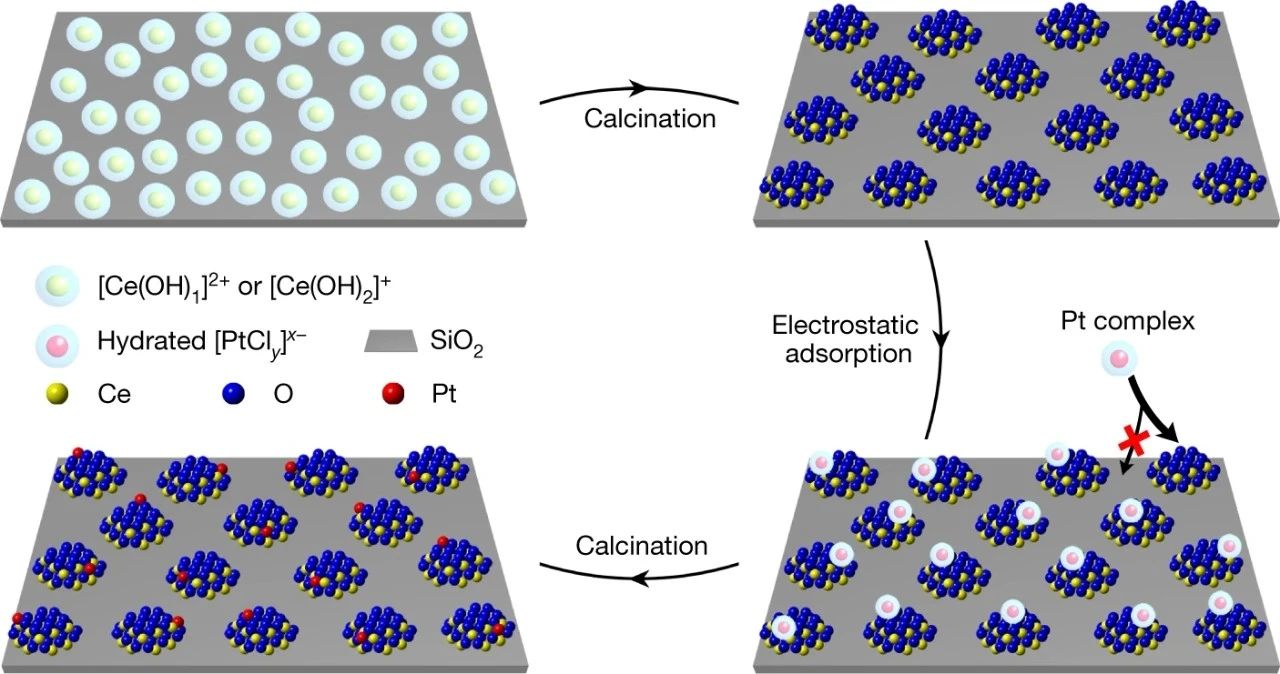

图1. 氧化铈“纳米岛”稳定铂原子催化剂的合成过程示意图。

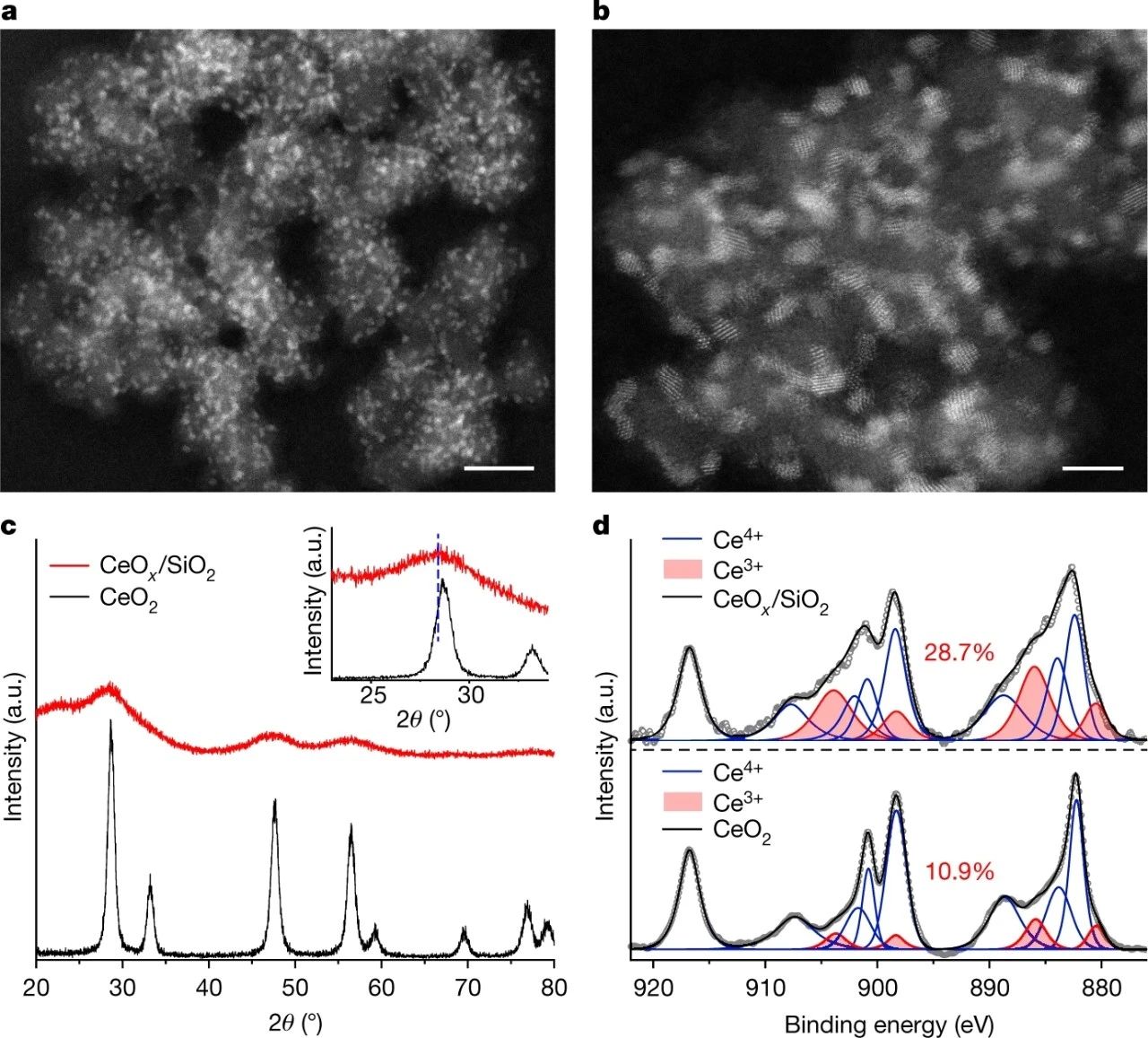

图2. 负载在氧化硅上的氧化铈“纳米岛”的结构表征。
随后的难点在于将金属原子准确地放置在“纳米岛”上。为此，研究人员再次借助液相静电吸附法，并巧妙的利用零电点原理，使氧化铈岛和氧化硅载体表面分别带上相反电荷。由于异性电荷相互吸引的作用，负电性的铂前驱体只会被选择性地吸附在带正电的氧化铈“纳米岛”上，而不会在带负电的氧化硅载体上，从而实现了铂原子的择位生长。由于小尺寸“纳米岛”的吸附面积有限，通过控制铂前驱体浓度，就可以实现平均每个“岛”上不超过一个铂原子的目标（图3）。

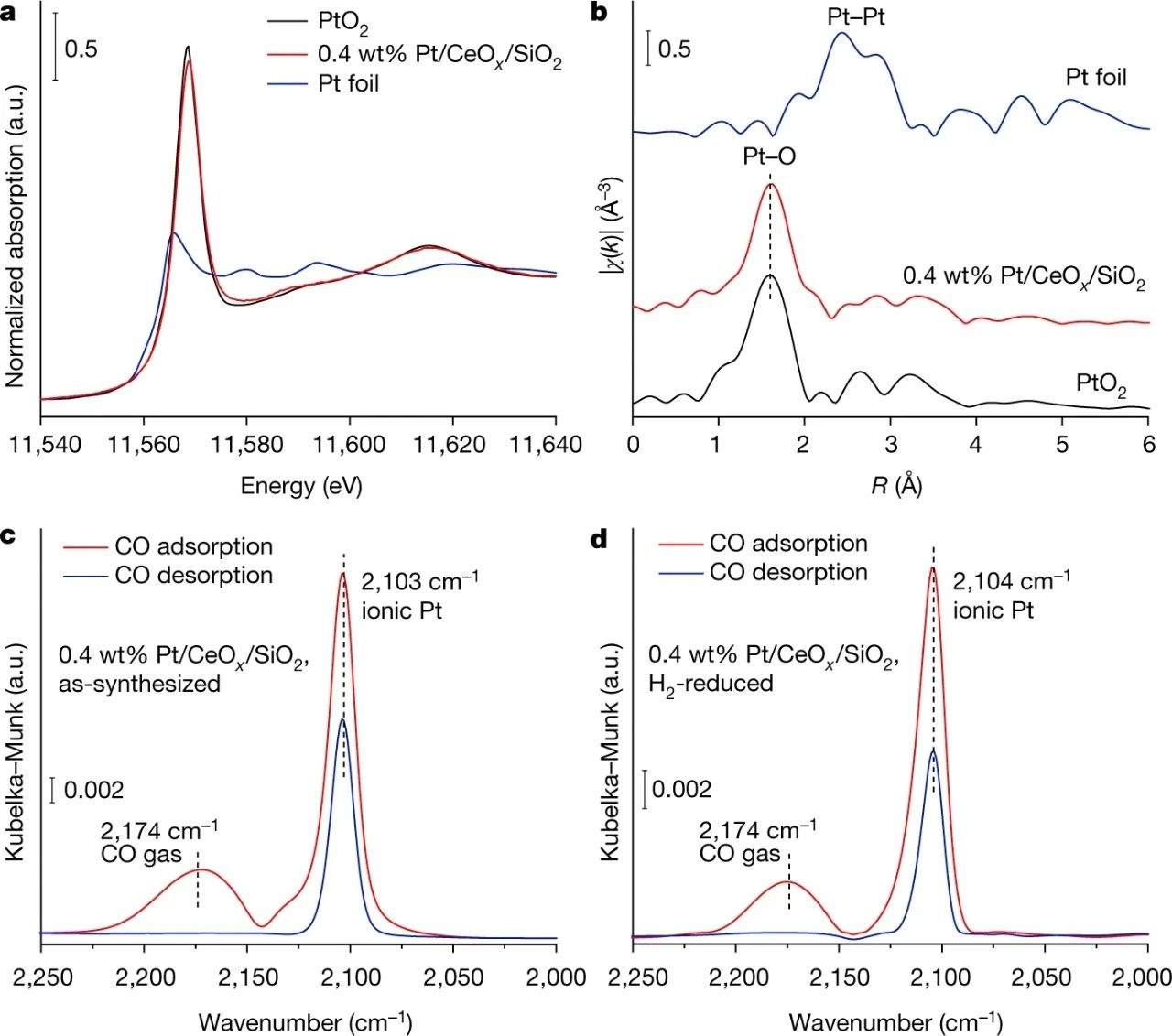

图3. 负载铂原子的“纳米岛”催化剂的结构表征。
稳定性研究表明，氧化铈“纳米岛”上的铂原子可以抵抗高达600摄氏度的空气煅烧。特别地，铂原子在高温下的氢气氛围中只会限定在“岛”内移动，不会跨“岛”团聚，实现了活性位点的“动而不聚”。经此活化后的催化剂，在催化一氧化碳氧化反应的速率提升两个数量级并兼具高稳定性（图4）

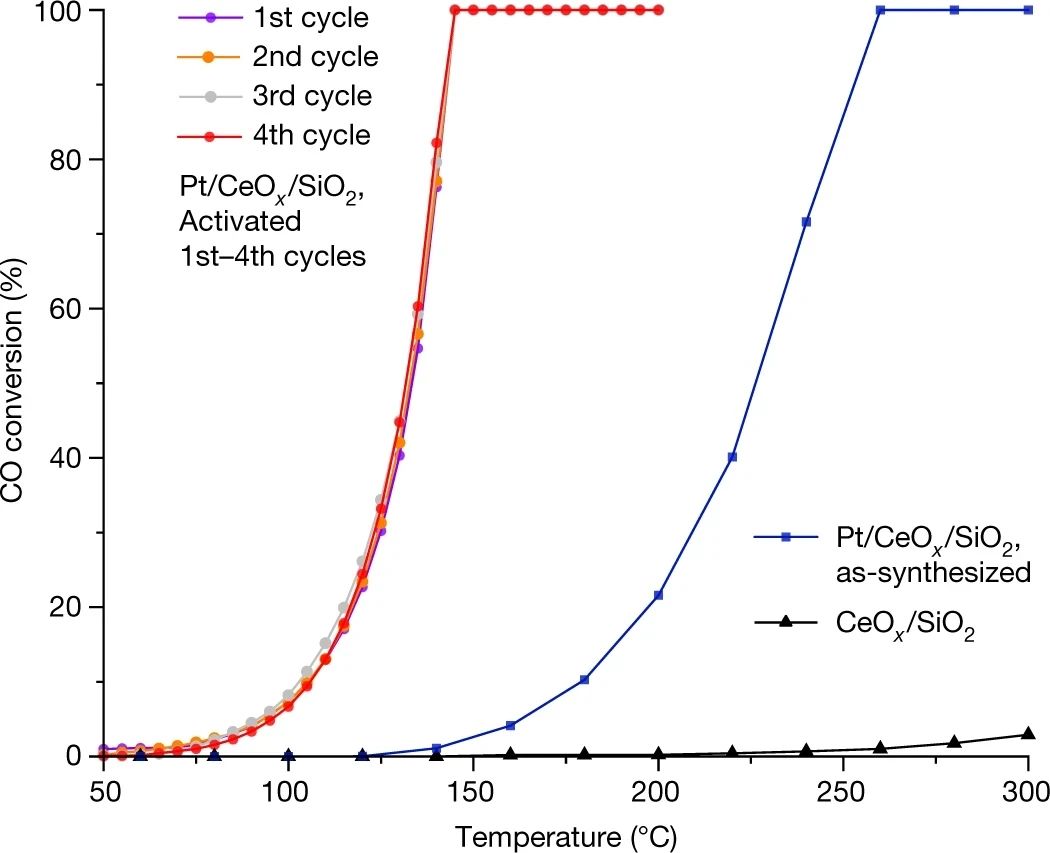

图4. 负载铂原子的“纳米岛”催化剂的催化性能测试。
这一工作为突破催化剂活性和稳定性的矛盾提供了新的解决思路。未来，通过选择特定材料的载体、“纳米岛”和活性金属原子，有望将该“纳米岛”类型催化剂应用于不同的催化反应。
该项工作得到国家重点研发计划项目、国家自然科学基金等项目的支持。
服务电话
精微高博公众号
Sales@jwgb.net
400-600-5039
京公网安备 11011202004400号
