比表面积分析仪
介孔孔径分析仪微孔孔径分析仪化学吸附仪反应评价装置蒸汽吸附仪穿透曲线分析仪真密度仪压汞仪高压吸附仪热分析仪X射线衍射仪脱气机质谱仪相关配件
化学吸附仪
蒸汽吸附仪
穿透曲线分析仪
真密度仪
压汞仪
脱气机
质谱仪
encyclopedia
外表面积来源于炭黑的外表面积，它是一个特定的概念。炭黑作为橡胶的补强剂，其补强效果与炭黑的比表面相关，但当炭黑表面的孔径很小时，橡胶分子进不去，这部分孔的内表面不起补强作用，应于扣除，因此把扣除橡胶分子进不去的那些孔（孔径大约 ≤ 2nm）的内表面后的表面积称为外表面积。测定炭黑外表面积方法主要有两种：
（1）CTAB法： 即十六烷基三甲基溴化铵（CTAB）溶液中的液相吸附法
（2）STSA法 ：即氮吸附 t-图法（低温物理吸附法）（GB/T 10722 - 2003）
通过炭黑在十六烷基三甲基溴化铵（CTAB）溶液中的吸附，测定炭黑的外表面，CTAB的分子直径比橡胶的分子小，因此用CTAB法测出的外表面仍包含着一部分橡胶分子进不去的孔的内表面，此法测出的外表面偏大；此外，CTAB法操作复杂，精度不够高，因此至今未获广泛的认同。
用De Boer 理论和炭黑模型，认为在液氮温度下，氮吸附的相对压力（P/Po）与吸附层统计厚度 t 符合如下关系（ Carbon Black 模型）
t = 0.088(P/Po)2+0.645(P/Po)+0.298
模型指出，P/Po在0.2-0.5范围内(t大约在0.43-0.63)，氮吸附量对t作图时，对应于一条直线，由该直线的斜率(M)可计算出其外表面(STSA)
STSA = M ×15.47(M2/g)

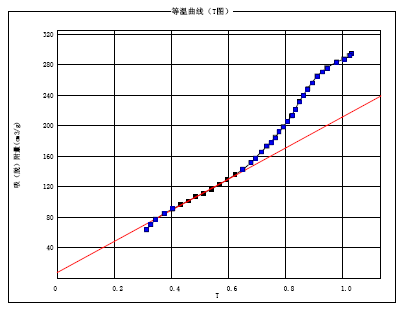

t-图法测试实例如下图
服务电话
精微高博公众号
Sales@jwgb.net
400-600-5039
京公网安备 11011202004400号
